Caja de relés para la TOD (actualizado)

Compra y venta de Sorentos, y de cualquier otro vehículo o material que quieras vender o comprar.
Avatar de Usuario
ramonvg
Forero
Mensajes: 312
Registrado: Sab, 18 Dic 2010, 18:09
Ubicación: Lleida

Mensajepor ramonvg » Dom, 24 Feb 2013, 12:30

Adjuntos

Avatar de Usuario
cobalt
Novato
Mensajes: 14
Registrado: Sab, 02 Jul 2011, 07:51
Ubicación: Croatia

Mensajepor cobalt » Dom, 24 Feb 2013, 14:55


Avatar de Usuario
ramonvg
Forero
Mensajes: 312
Registrado: Sab, 18 Dic 2010, 18:09
Ubicación: Lleida

Mensajepor ramonvg » Dom, 24 Feb 2013, 18:17

Adjuntos

Avatar de Usuario
cobalt
Novato
Mensajes: 14
Registrado: Sab, 02 Jul 2011, 07:51
Ubicación: Croatia

Mensajepor cobalt » Dom, 24 Feb 2013, 19:52


Avatar de Usuario
ramonvg
Forero
Mensajes: 312
Registrado: Sab, 18 Dic 2010, 18:09
Ubicación: Lleida

Mensajepor ramonvg » Lun, 25 Feb 2013, 10:51

Adjuntos
Eq base.jpg
Eq base.jpg (81.05 KiB) Visto 6999 veces

Avatar de Usuario
cobalt
Novato
Mensajes: 14
Registrado: Sab, 02 Jul 2011, 07:51
Ubicación: Croatia

Mensajepor cobalt » Mar, 26 Feb 2013, 10:39

Yes, i do the installation.
[i]Sí, he hecho un montaje.[/i]

I made one by Chorritos scheme, and it work on the desk :
[i]Hice un esquemas de Chorritos ,y obras en la tabla.[/i]
{L_IMAGE}

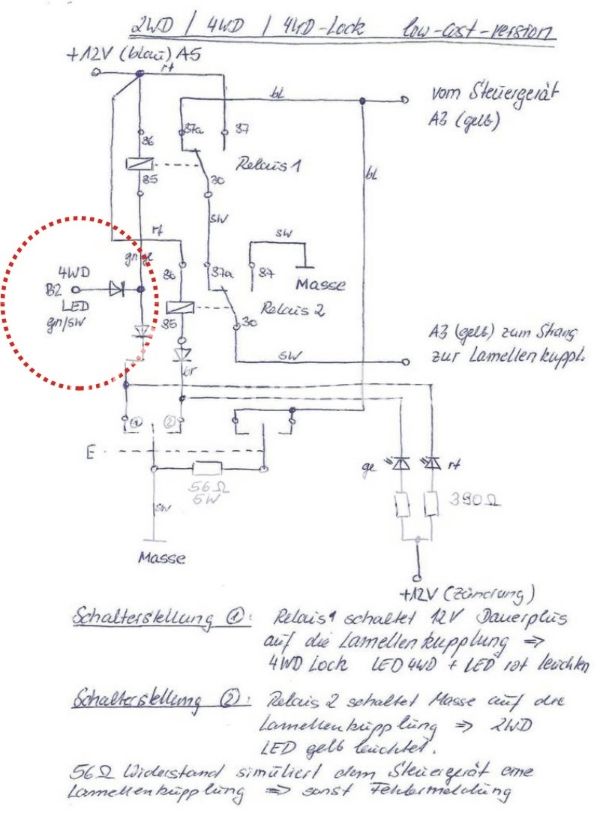

But, i found this german scheme,and i made one too. And i found where the trouble is. Ain't do this (in the circle), because i tough it's unnecessary and it's confused.
This is not LED actually, but the diode which goes to the dash indicator B2 wire, which prevent the current interference on the indicator.

[i]Pero encontré el alemán esquemas, y yo hicimos un. He encontrado el problema.Hice este(en dentro).Creí que no es necesario y confuso. No es LED,que el diodo que va a salpicadero indicator B2 alambre,que impide interferencia voltaje en la indicator.[/i]

{L_IMAGE}

But, theres also one scheme, maybe here, on this forum, where this diode are mentioned.
Anyway, will try to add it, and let you know the results.
Thank you very much to the effort for help.

Pero hay un esquema,tal vez en este foro,donde mención es el diodo.
En todo caso, puse la,voy a informar de los resultados.
Muchas gracias a tratar de ayudar.

Principales problemas con la lengua española
:lol:

Avatar de Usuario
Chorritos
Forero
Mensajes: 1370
Registrado: Mié, 11 Jul 2007, 16:19
Modelo de Sorento: 170 cdri full 2007
Ubicación: Amposta (TGN)
Contactar:

Mensajepor Chorritos » Mar, 26 Feb 2013, 14:12

Hola Cobalt, mírate este esquema:

{L_IMAGE}

No hagas caso con la posición de los componentes en la PCB, ya que hay un pequeño error en la distribución de los componentes.

R2 del esquema, es R3 de la PCB
R3 del esquema, es R4 de la PCB

Un saludo
{L_IMAGE}{L_IMAGE}{L_IMAGE}{L_IMAGE}

Avatar de Usuario
cobalt
Novato
Mensajes: 14
Registrado: Sab, 02 Jul 2011, 07:51
Ubicación: Croatia

Mensajepor cobalt » Mar, 26 Feb 2013, 21:58

Hola Chorritos;
Mis componentes se disponen de forma diferente en PCB. He utilizado una resistencia de aluminio.Todas las conexiones están bien.
Pero quiero algo más comprobar. Hay poco duro con el idioma españo,l interpretar los términos técnicos. Google traductor aún más confusa.
Donde en esta foto que viene +12V cuando es 4WD LOCK conectado? La parte donde dice [b] a Centralita[/b],o parte donde dice [b]a Transfer[/b] ?

{L_IMAGE}

Quiero estar seguro de no estoy al revés conectado.
Es la centralita TOD module/TCCS module en Inglés ?
Mañana lo haré reconstruirlo desde cero.
Muchos gracias

Avatar de Usuario
ramonvg
Forero
Mensajes: 312
Registrado: Sab, 18 Dic 2010, 18:09
Ubicación: Lleida

Mensajepor ramonvg » Mar, 26 Feb 2013, 22:52

Hola cobalt:
Es dificil entender tu esquema ya que la nomenclatura de los componentes y la tradución de las explicaciones es dificil de traducirlas con la exactitud tecnica que necesitariamos, de todas formas me da la sensación de que difiere del esquema que hemos usado aqui ya que hay componentes y conexiones diferentes del esquema usado por nosotros, prueba de basarte en el esquema que a puesto Chorritos ya que funciona perfecto.
Los relés que usas son de doble circuito o de simple circuito.? pues en tu esquema no termino de verlo claro.
Por otro lado me parece que preguntas cual es la parte del cable amarillo que da +12V. cuando se conecta el botón 4WD LOW original, es la parte de la centralita.
Yo creo que si vuelves a rehacer todo el esquema sobre el que ha colgado Chorritos no deberias de tener ningún problema.
Un saludo

Hello cobalt:
It's hard to understand your naming scheme as the components and the translated explanation is difficult to translate the technical accuracy that we would need, however I get the feeling that differs from the scheme that we have used here as there are components and outline different connections used by us, test echo on the schedule to put Chorritos as it works perfect.

Relays that are using dual or single circuit track.? because in your outline view not quite clear.

On the other hand I think that questions what portion of the yellow wire that gives +12 V. when connected 4WD LOW button original is part of the exchange.
I think if you go back to redo the whole scheme that has hung over Chorritos you should not have any problems.
greetings

Avatar de Usuario
cobalt
Novato
Mensajes: 14
Registrado: Sab, 02 Jul 2011, 07:51
Ubicación: Croatia

Mensajepor cobalt » Vie, 01 Mar 2013, 21:01

Hi guys;
looks i found out what is the cause of the trouble. I installed NEW faulty resistor on the device, and i bought two of them, both faulty.
So i get back to the electronic shop ask them to check the resistors witch sold. 3 of 5 were broken :evil: Got two correct ones. We should see now :wink:
Thanks

Hola caballeros;
me parece que encontrar la causa problemas. He instalado NUEVA incorrecta resistor,y compró dos,tanto defectuoso.
Volví a comercio electrónico y trató de y les pidió que comprobar resistencias que venden.
3 de 5 eran defectuoso. :evil: Compré dos corregir. Ahora veremos :wink:
Gracias

Avatar de Usuario
ramonvg
Forero
Mensajes: 312
Registrado: Sab, 18 Dic 2010, 18:09
Ubicación: Lleida

Mensajepor ramonvg » Vie, 01 Mar 2013, 21:06

Enhorabuena cobalt, a ver si hay suerte y se soluciona todo bién.
Ya nos lo haras saber.
Un saludo


Congratulations cobalt, to see if we are lucky and fix everything right.
Now we will make it known.
greetings

Avatar de Usuario
cobalt
Novato
Mensajes: 14
Registrado: Sab, 02 Jul 2011, 07:51
Ubicación: Croatia

Mensajepor cobalt » Sab, 02 Mar 2013, 11:20

Hello;
Yes, it's fixed now. Everything is working excellent.
There's the video of courtesy BitonW, how it's works:

Hola,
Es reparado.Todo funciona muy bien.
Aquí está el vídeo , gracias to BitonW, que normalmente funciona.

http://www.youtube.com/watch?feature=player_embedded&v=-uABCiTjyoI

Avatar de Usuario
ramonvg
Forero
Mensajes: 312
Registrado: Sab, 18 Dic 2010, 18:09
Ubicación: Lleida

Mensajepor ramonvg » Sab, 02 Mar 2013, 11:48

Me alegro que te funcione todo bién, cobalt

Un saludo

Glad you all good works, cobalt

greetings

Avatar de Usuario
SORENTOBCN
Usuario
Mensajes: 39
Registrado: Lun, 25 Feb 2013, 21:22
Ubicación: Montmelo
Contactar:

Mensajepor SORENTOBCN » Sab, 02 Mar 2013, 21:43

Hola chorritos, te queda alguna centraliata?

Avatar de Usuario
SORENTOBCN
Usuario
Mensajes: 39
Registrado: Lun, 25 Feb 2013, 21:22
Ubicación: Montmelo
Contactar:

Mensajepor SORENTOBCN » Dom, 03 Mar 2013, 22:36
